خیلی از سازه های طراحی شده اعم از ساختمانی، پلهای روگذر، پلهای عابر پیاده، مخازن سنگین، سوله های چند طبقه و... از روی نقشه های طراحی قابل اجرا نیستند. مشاوران و ناظران ساخت و اجرای سازه ها نیاز به جزئیات بیشتری از رویه اجرایی کار دارند

پیمانکاران جهت صرفه جویی و کاهش ضایعات مواد مصرفی نیاز به نقشه های برشکاری دارند تا بتوانند با چیدمان مناسب و همزمان قطعات مختلف هزینه های عملیاتی پروژه را کاهش دهند. همچنین در مواقعی که مصالح مصرفی بعهده کارفرمایان است نیز این موضوع کاملا نمایان است

کاهش ضایعات در سازه های بزرگ تاثیر زیادی در کاهش هزینه های اجرایی پروژه دارد. با افزایش حجم و وزن سازه هر یک درصد صرفه جویی در مصالح مصرفی هزینه تمام شده کار را بسیار کاهش میدهد. همچنین بخشی از برنامه ریزی اجرای عملیات به جزئیات اجرایی نقشه ها ارتباط دارد

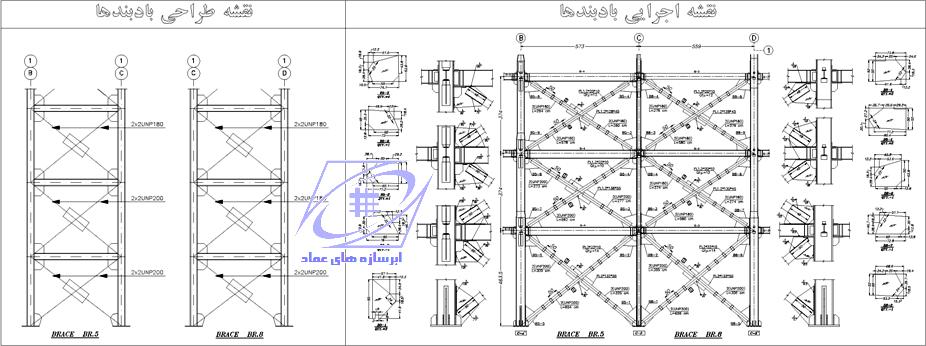

نقشه های طراحی فاقد نکات اجرایی پروژه هستند. رویه های اجرایی شامل عملیات هایی است که ترتیب و زمانبندی اجرای آنها تعیین کننده هزینه تمام شده کار است. بطور مثال زمانی که یک پل روگذر ماشین طراحی میشود، مهندسین طراح به فکر ترتیب اجرای مراحل مختلف پل نیستند بلکه آنها کلیه موارد فنی و استحکامی سازه پل از لحاظ آیین نامه های معتبر طراحی را مورد بررسی و آنالیز قرار داده و نقشه های نهایی را ترسیم می کنند. در این میان مهندسین اجرایی با سوابق و تجربه های مختلف اجرای پروژه را برنامه ریزی می کنند. نمونه ای از یک نقشه اجرایی برای بادبند در شکل زیر نشان داده شده است

البته مهندسین طراح جزئیات اجرای سازه را بصورت جداول و یا اشکال عمومی اتصالات و معمولا بصورت نقشه های مجزا در اختیار پیمانکاران قرار میدهند ولی استخراج ابعاد دقیق قطعات نیاز به نقشه های اجرایی دارد. در این نقشه ها علاوه بر ترسیم دقیق ابعاد قطعات و موقعیت دقیق اتصالات جداول لیستوفر نیز ضمیمه نقشه ها میشوند تا بدین طریق وزن سازه نیز مشخص شود. بر اساس این فهرستها، میتوان صورت وضعیت اجرای پروژه را کاملا دقیق و سریع تعیین کرد

پرسنل و مهندسین شرکت ابرسازه های عماد با استفاده از نرم افزارهای طراحی سه بعدی پیشرفته و همچنین اتوکد کلیه نقشه های اجرایی را با هدف کاهش ضایعات مواد مصرفی ، همچنین امکان جابجایی سریع و آسان قطعات پیش مونتاژ شده در معابر داخل شهری و جاده ها تهیه می کنند. همچنین با استفاده از آیین نامه های جانبی اجرای سازه های فلزی، مانند اتصالات، جوشکاری و... کلیه نقشه ها را با جزئیات فنی قابل اجرا در کارگاه یا سایت پروژه تعیین و ترسیم می کنند

:ارائه نقشه های دیتایل اجرایی با ملاحظات حمل و نقل، امکان پذیری ساخت، کاهش ضایعات، ترتیب نصب و مونتاژ برای -

سازه های ساختمانی ، سازه های فلزی پلهای روگذر ماشین ، پل های عابر پیاده ، مخازن فلزی ، سوله های بزرگ ، سازه های صنعتی <-

ترسیم سه بعدی قطعات و اتصالات با نرم افزارهای معتبر -

ارائه لیست دقیق قطعات بکار رفته در هر مجموعه -

ارائه نقشه های برشکاری ورق و پروفیلها با هدف کاهش ضایعات مواد -

علامت گذاری اتصالات جوشکاری بر اساس استاندارد -

چک کلیه فواصل در اتصالات پیچی و اصلاح عملیات اجرایی -

ارائه آمارهای مختلف در مورد اجرای پل شامل -

وزن قطعات مختلف به تفکیک <-

تعداد قطعات مونتاژی <-

تعداد سوراخکاری به تفکیک قطر پیچهای اتصال <-

تعداد و سایز پیچ و مهره و ... اتصالات لازم <-

مقدار الکترود لازم <-

مقدار سطح رنگ <-

مقدار رنگ لازم به تفکیک لایه های رنگ آمیزی <-

مقدار ورق و پروفیلهای لازم به تفکیک سایز و ضخامت <-

مقدار تخمینی ضایعات و مواد کل مصرفی پروژه <-

لطفا برای دریافت اطلاعات بیشتر تماس بگیرید <<<<

تهیه نقشه های اجرایی برای بیلبوردهای تبلیغاتی در اندازه های مختلف -

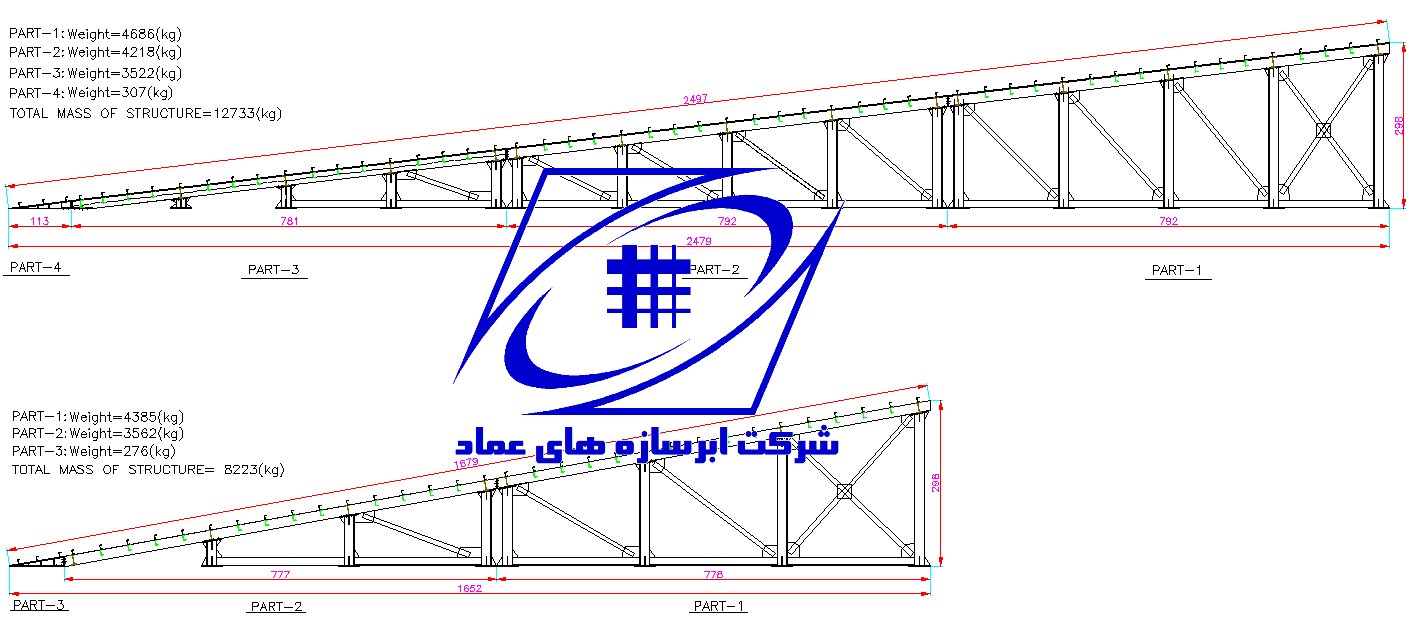

طراحي و تهیه نقشه های اجرایی دو دستگاه سکوی تست ترمز تراکتور سنگین به مجموع وزنی 21 تن - شامل 15 صفحه نقشه اجرایی -
( شرکت خدمات صنعتی تراکتورسازی تبریز)
تصویر نقشه

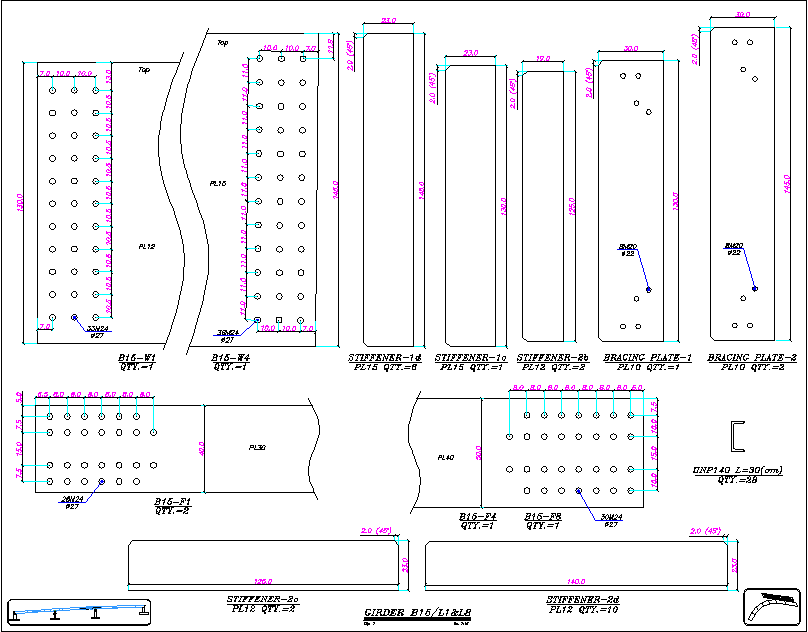

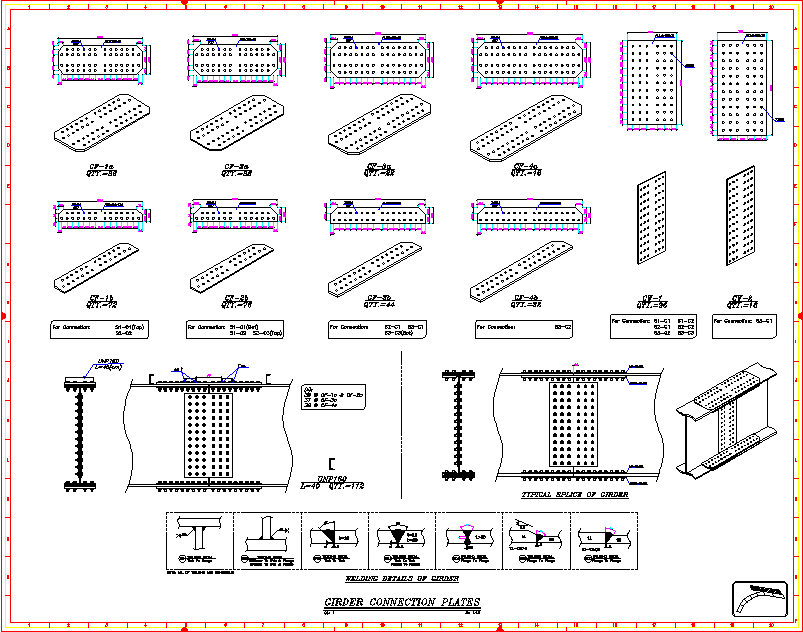

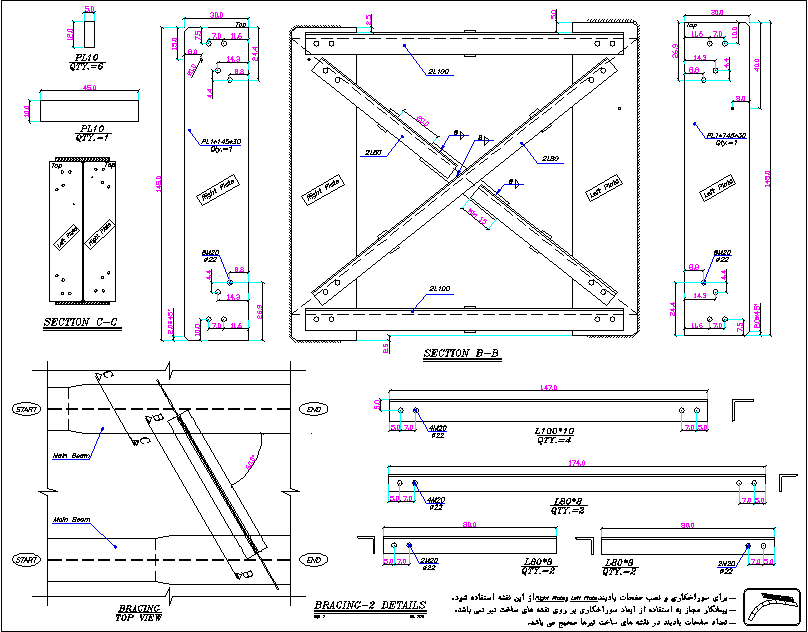

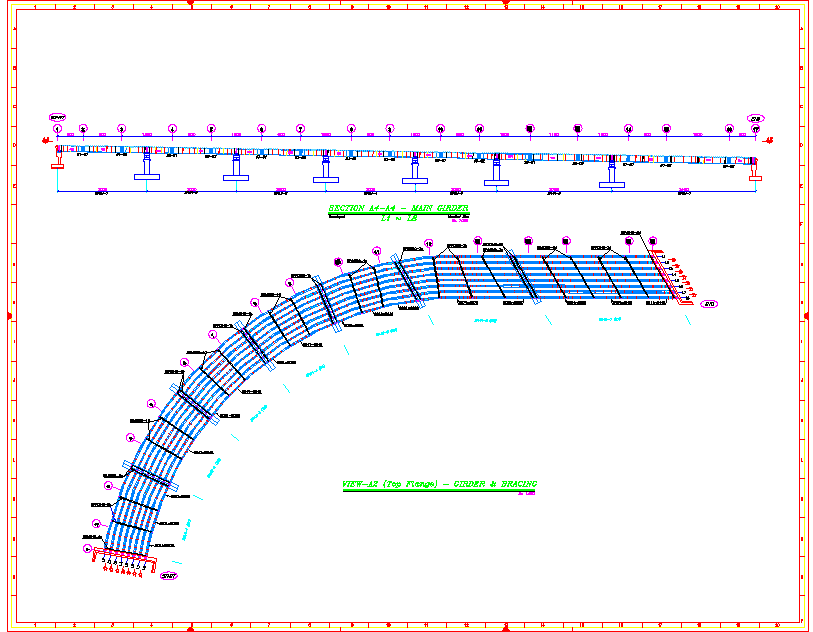

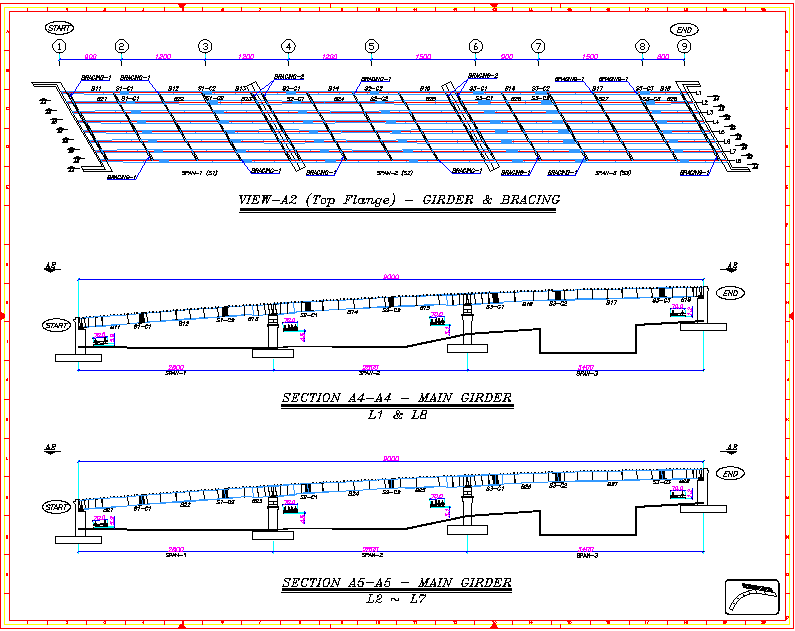

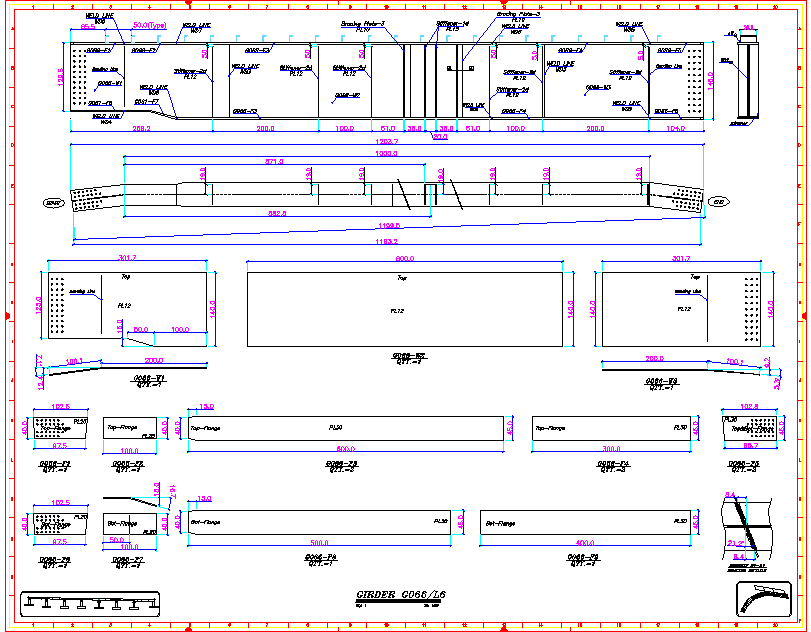

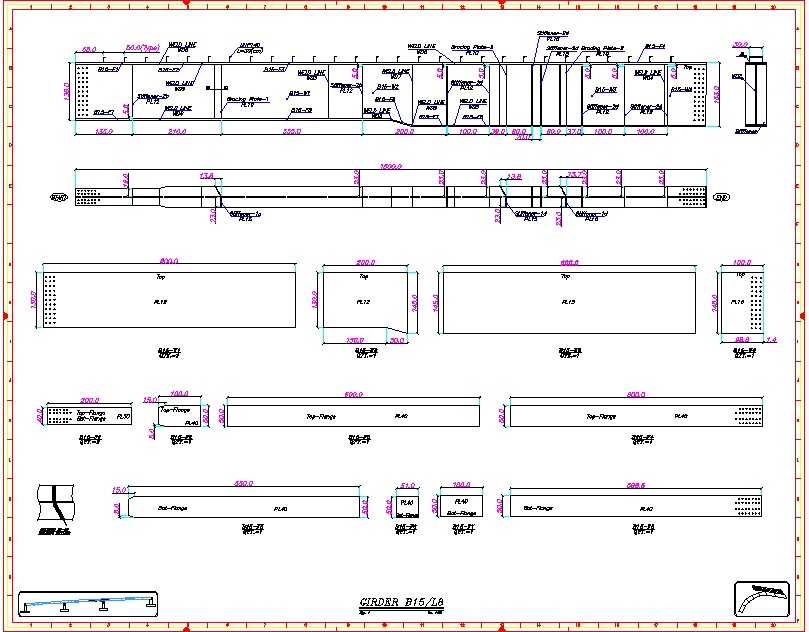

تهیه نقشه های اجرایی بخش سازه فلزی پل روگذر - به وزن تقریبی 1000 تن - مجاور پل کابلی اتحاد ملی تبریز - شامل 160 صفحه نقشه اجرایی -
( شرکت پادیر طرح تبریز)
تصویر نقشه-1
تصویر نقشه-2
تصویر نقشه-3
تصویر نقشه-4
تصویر نقشه-5
تصویر نقشه-6
تصویر نقشه-7

تهیه نقشه های اجرایی سازه فلزی توسعه بیمارستان آذرشهر - ستونها و بادبندها به وزن حدود 75 تن - شامل 32 صفحه نقشه اجرایی -
( شرکت برج سازان ایمن تبریز)
چند نمونه تصویر سازه اجرا شده و نقشه

طراحی پایه و سازه نگهدارنده جرثقیل سقفی در ابعاد مختلف - شرکت تراکتورسازی تبریز <

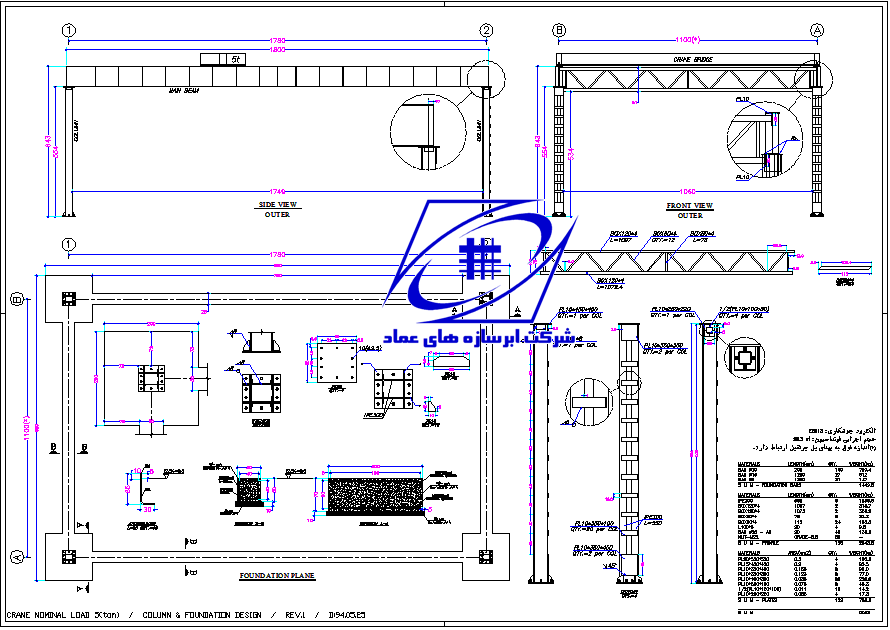

طراحی سازه نگهدارنده جرثقیل 5 تن با استفاده از ستون سازه موجود و پایه های جدید - شامل 4 صفحه نقشه اجرایی - دهانه 10/5 متر و طول 48 متر -
تصویر نقشه

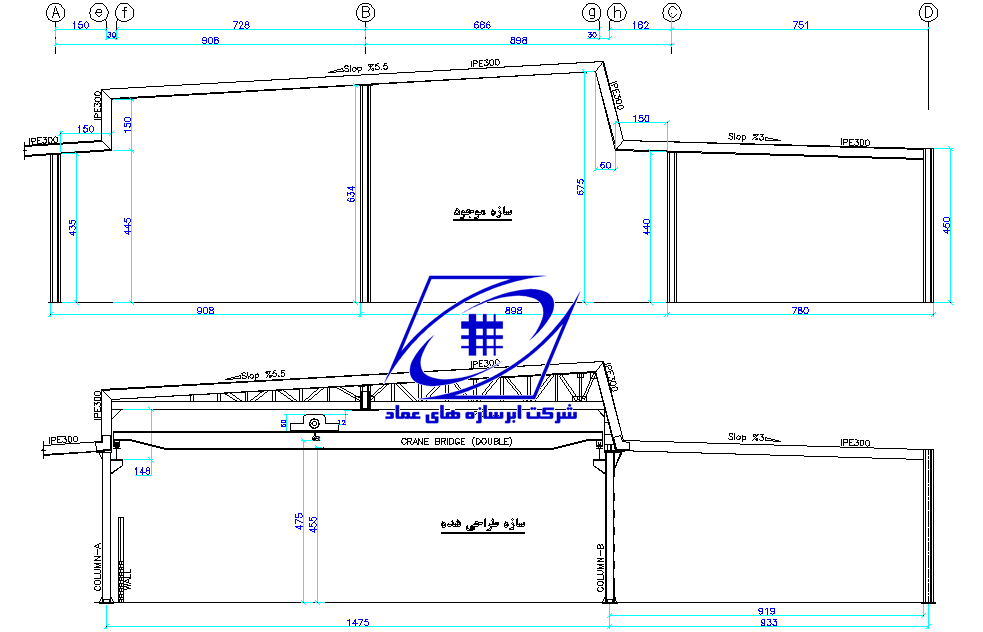

طراحی سازه نگهدارنده جرثقیل 5 تن بهمراه اصلاحات و تقویت سازه موجود سالن - شامل 9 صفحه نقشه اجرایی - دهانه 14/5 متر و طول 18 متر -
تصویر نقشه

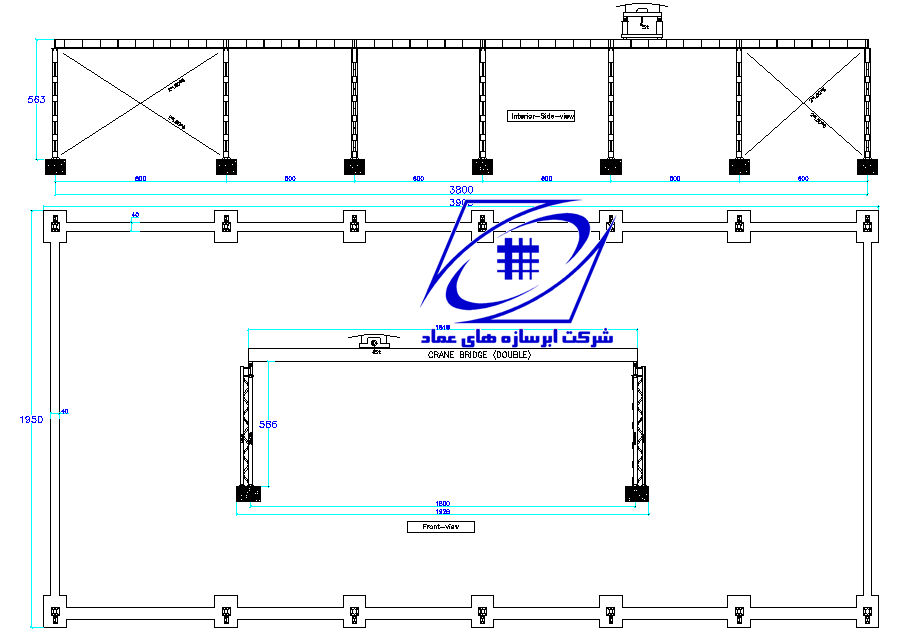

طراحی سازه نگهدارنده جرثقیل 5 تن برای فضای باز - دهانه 18 متر و طول 38 متر -
تصویر نقشه

طراحی سازه نگهدارنده جرثقیل 5 تن برای فضای باز بدون ستون وسط در جهت طولی - دهانه 12 متر و طول 18 متر -
تصویر نقشه

طراحی و تهیه نقشه های اجرایی سوله های سازه سبک -
لینک سوله سازه سبک
آلبوم تصاویر سوله سازه سبک
